ASR TS-8310LA - четырехполосный элемент линейного массива

4-полосный элемент линейного массива ASR-audio TS-8310LA

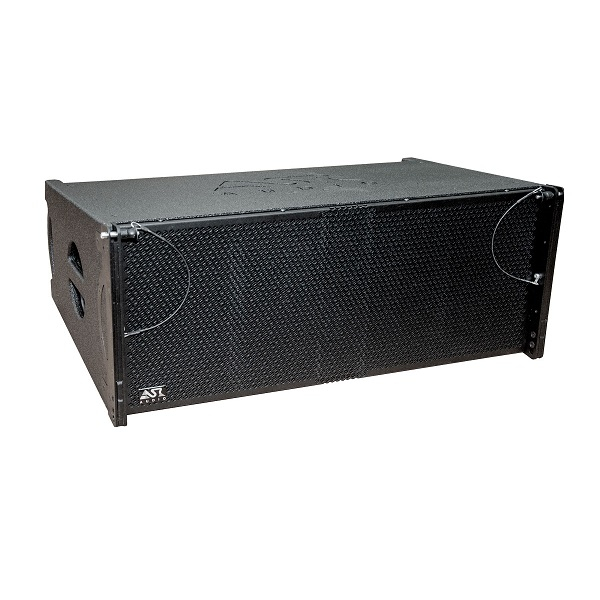

Пассивная четырехполосная акустическая система TS-8310LA, являющаяся элементом линейного массива, разработана для формирования туровых и инсталляционных звуковых комплексов.

• Направленность по горизонтали - 90° и вертикали 10°.
• Мощность (RMS) акустической системы 1000 Вт.
• Все динамические головки используемые в этом элементе имеют неодимовые магниты.

АС имеет сдвоенную линзу, на которую нагружены два 1,4" неодимовых драйвера. Элемент имеет 4 полосы, которые распределяются следующим образом: 10" + 10 " - НЧ секция, работающая в совокупности до 250 Гц, 8" - СЧ секция, работающая в диапазоне 250 - 1350 Гц. и 2 x 1,4" драйвера, нагруженных на пластиковую линзу собственного производства и работающих в диапазоне 1350 - 18000 Гц.

TS-8310LA: подключение к усилителям


4-полосная акустическая система TS-8310LA может подключаться к усилителям в режиме tri-amp или quad-amp.

• Акустическая система TS-8310LA имеет четыре независимых полосы деления звукового диапазона, распределяемые на излучатели 10"+10"+8"+2х1,4". В таком распределении подключение к усилителям реализуется по схеме Quad-Amp.
• Возможно объединение полос, обслуживаемых 10-дюймовыми излучателями, и тогда акустическая система TS-8310LA имеет три независимых полосы деления звукового диапазона, распределяемые на излучатели в конфигурации 2х10"+8"+2х1,4". В таком распределении подключение реализуется по схеме Tri-Amp.

Варианты подвеса и установки линейных массивов на базе TS-8310LA

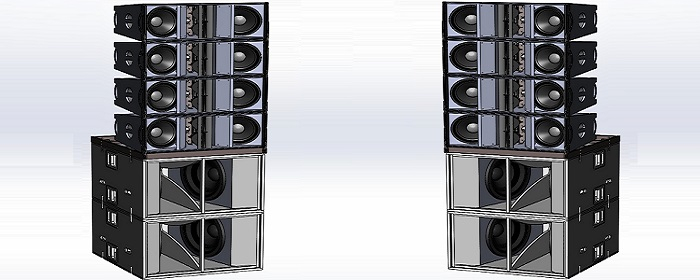

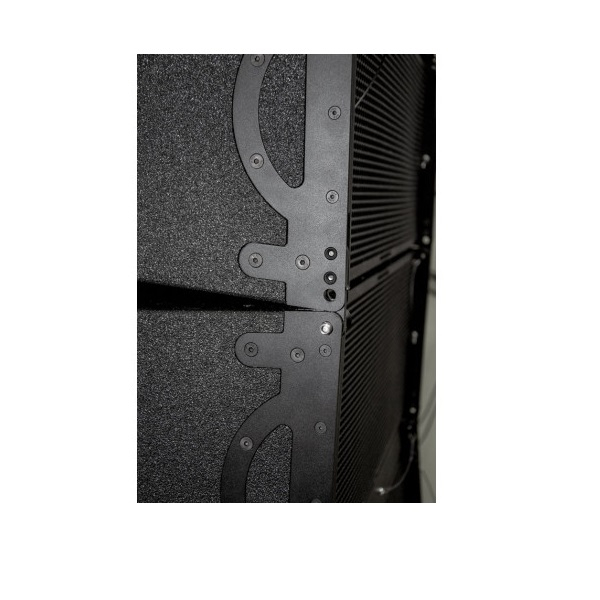

Элемент имеет встроенную систему подвеса и может собираться в вертикальный кластер.
Есть возможность подвеса кластера на раму (рама заказывается отдельно).

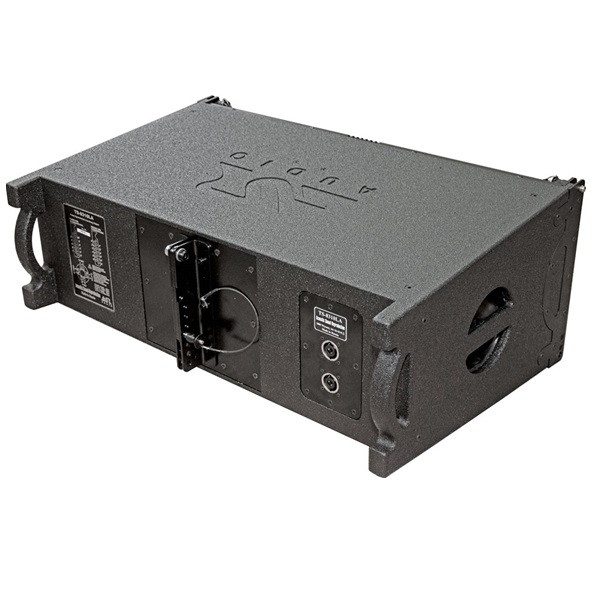

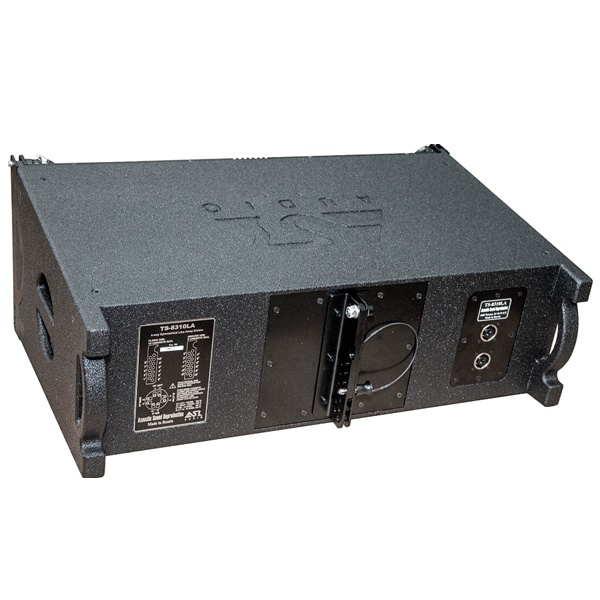

Задний подвес имеет регулировку от 0 до 10 гр., с шагом в один градус. На коммутационной панели расположены два запараллеленых по группам 8-pin Speakon. +1, -1 лев. динамик 10", +2, -2 прав. динамик 10", +3, -3 СЧ секция с динамиком 8", +4, -4 ВЧ секция состоящая из последовательно включенных 1,4" драйверов. Слева симметрично коммутационной панели расположен шильд с информацией, необходимой для коммутации и подвеса элементов. Так же на нём указана распиновка 8 pin Speakon с указанием импедансов по полосам.
