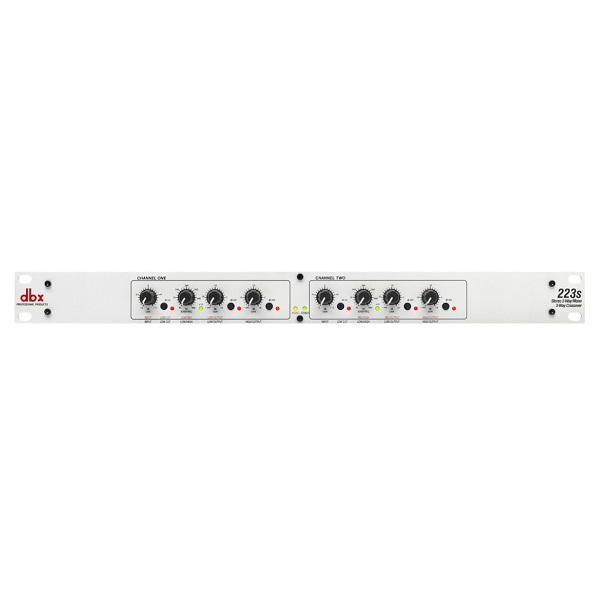

Кроссовер акустический DBX 223S
DBX 223S - стерео 2-полосный, моно 3-полосный кроссовер, входы и выходы на 1/4 TRS джеках
Особенности кроссовера DBX 223S
Переключатель режима для 2-полосного стерео или 3-полосного моно
НЧ суммирующий выход сабвуфера
Переключатель дипапзона x10 для обоих каналов
40-Гц НЧ фильтр для обоих каналов
Переключатель реверса фазы на всех выходах
Отдельные регуляторы уровня на всех выходах
Фильтры Линквица-Рили 24 дБ на октаву (профессиональный стандарт)
Светодиоды состояния Стерео/Моно, отображающие текущий режим
TRS дифференцированно балансовые входы и выходы.
Кроссовер DBX 223S оборудован дифференциальными балансными входами/выходами на разъёмах ТRS 1/4".
Для предотвращения случайного сбоя настроек во время работы (часто неисправимых), некоторые элементы управления вынесены на задние панели. Прежде всего, это селектор режима - 2 полосы стерео/3 полосы моно (визуальный контроль обеспечивается двумя зелеными светодиодами на лицевых панелях).
Также на задних панелях расположены селекторы выбора частотных диапазонов для каждого канала (на лицевой панели обеспечен визуальный контроль активности диапазона) и выходные гнёзда моносуммы НЧ.
В данной модели применяются фильтры Linkwitz-Riley с добротностью 24 дБ/октава.
На каждом канале имеется регулятор чувствительности +12 дБ и обрезной фильтр 40 Гц высокого порядка для удаления НЧ помех.
НЧ и ВЧ выходы каждого канала оборудованы переключателями фазы/отключения канала и регуляторами выходного уровня в диапазоне от -6 до +6 дБ, обеспечивающие отключение звука отдельных выходов и согласование уровней. Переключатели реверса фазы можно переконфигурировать в переключатели mute.
Технические характеристики DBX 223S
Входы
Разъемы 1/4» TRS
Тип: электронная симметрия/несимметрия, РЧ-защита
Импеданс: симметрия > 50 кОм, несимметрия > 25 кОм
Макс. входной уровень: > +21 dBu симм. или несимм.
Коэф. подавл. синф. помехи: > 40 дБ, типично > 55 дБ на 1 кГц.
Выходы
Разъемы 1/4» TRS
Импеданс: симметричный
Макс. выходной уровень: > +21 dBu симметрия/несимметрия, на 2 кОм и выше.
Системные параметры
Полоса пропускания: 20 Гц-20 кГц, +0/-0,5 дБ
Частотный диапазон: < 3 Гц — > 90 кГц, +0/-3 дБ
Соотношение сигнал/шум: при +4 dBu, в полосе 22 кГц
Выход Low: > 94 дБ (режим стерео) > 94 дБ (режим моно)
Выход Mid: > 93 дБ (режим моно)
Выход High: > 91 дБ (режим стерео) > 91 дБ (режим моно)
Динамический диапазон: > 106 дБ, невзвешенный, любой выход
Коэф. гарм. искажений + шум: < 0.004% при +4 dBu, на 1 кГц, < 0.04% при +20 dBu, на 1 кГц
Перекрестные помехи: < -80 дБ, 20 Гц — 20 кГц.
Частоты кроссовера
Режим стерео: НЧ/ВЧ: 45-960 Гц или 450 Гц-9.6 кГц (x10)
Режим моно: НЧ/СЧ: 45-960 Гц или 450 Гц-9.6 кГц (x10)
СЧ/ВЧ: 45-960 Гц или 450 Гц-9.6 кГц (x10)
Тип фильтра: Linkwitz-Riley, 24 дБ/октава с изменяемым количеством полос.
Электропитание
Напряжение питания: 230 В, 50 Гц
Потребляемая мощность 15 Вт.
Вес и размеры
Размер: 45 x 483 x 175 мм
Вес: 2,5 кг |
