Бренд: APart Модель: MA247

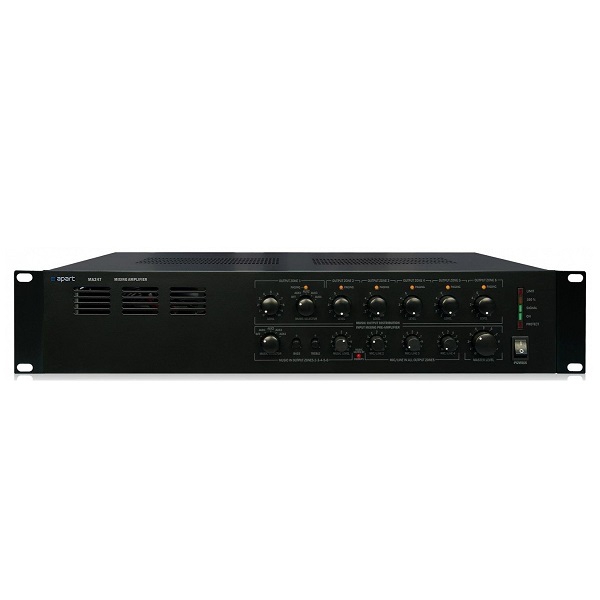

6-ти зонный микшер-усилитель Apart MA247
MA247 - микшер-усилитель, мощность 240 Вт, селектор на 6 зон трансляции с регулировкой уровня сигнала по каждой зоне.
Особенности селектора зон трансляции усилителя MA247:
-
1-я зона селектора. Не предусмотрена для подключения громкоговорителей. Только линейный выход! Может быть использована для подключения доп. усилителя, активного сабвуфера или для других целей, когда необходимо получить линейный сигнал. Уровень сигнала регулируется. Данная зона снабжена отдельным переключателем OFF/AUX1/AUX2/AUX3/AUX4 для выбора любого подключенного к усилителю источника сигнала (к универсальным входам AUX 1-4) или для отключения зоны (OFF).
-
2-4 зоны предназначены для подключения громкоговорителей с входным напряжением 100В.
-
5-6 зоны предназначены для подключения громкоговорителей выходное напряжение этих зон 70В! при подключении к данным зонам 100 В громкоговорителей, последние будут играть в половину своей мощности.
-
Как и 1-я зона, зоны 2-6 снабжены одним общим переключателем входных сигналов OFF/AUX1/AUX2/AUX3/AUX4, предусмотрена регулировка уровня сигнала по каждой зоне.
Входы усилителя MA247, приоритетность:
-
Универсальные AUX входы 1-2 (стерео входы RCA, стерео сигнал преобразуется в моно сигнал усилителем). Не приоритетные.
-
Моно входы AUX 3-4 (RCA). Не приоритетные.
-
Аварийный симметричный вход (уровень входного сигнала регулируется только на задней панели усилителя). Наивысший приоритет, все остальные сигналы подавляются при поступлении сигнала на аварийный вход. Вход активируется при подаче сигнала "сухой контакт" или при подаче на данный вход активного сигнала (голосовой и проч.) при включенной функции VOX (необходимо установить перемычку на плате усилителя для активации aeyrwbb VOX). Порог срабатывания VOX регулируется.
-
Вход PAGING INPUT 1 имеет второй после аварийного входа уровень приоритета. С помощью переключателя GAIN осуществляется переключение режимов входа MIC/LINE. Также вход содержит разъем RG45, к которому можно подключить микрофонную панель с селектором зон MICPAT-6.
-
Входы MIC/LINE 2,3,4 имеют следующие по порядку приоритеты после PAGING INPUT 1. Переключение MIC/LINE осуществляется переключателем GAIN.
-
Вход от внешнего усилителя мощности. Подробнее об использовании этого входа см. в руководстве.
-
Выход предварительного и вход оконечного усилителей (по умолчанию стоит перемычка.
Другие особенности усилителя MA247:
-
Возможность произвольного разделения зон трансляции (переключателями на задней панели) на группы зон PG1 и PG2. В этом случае целесообразно использовать микрофонную панель с селектором на 2 зоны (2 группы зон) MICPAT-2.
-
Возможность подключения до 5-ти микрофонных панелей с селектором на 6 зон MICPAT-6 через сплиттер RJ45SPLIT.
-
Общие выходы в линии громкоговорителей 100 В, 70 В или 4 Ом (не используйте эти выходы одновременно, целесообразно использовать, если селектор зон не нужен).
-
Питание 220 В АС и вход для аварийного питания 24 В DC.
-
Выход 24 В DC для активации аттенюаторов или сторонних устройств (напряжение подается при подаче приоритетного сигнала (на любой приоритетный вход).
-
Регулировка НЧ и ВЧ.
-
В комплекте поставки идут крепления в стойку или аппаратный шкаф 19".
Технические характеристики:
-
Мощность: 240 Вт.
-
Выходное напряжение: 100В, 70В.
-
Низкоомный выход: 4 Ом.
-
Входы: 2 стерео входа + 2 моно входа (RCA), 4 микрофонных входа.
-
Дополнительные входы: аварийный симметричный вход.
-
Выходы: 6 зон.
-
Приоритетные входы: 1 - аварийный вход, 2 - первый микрофонный.
-
Питание: 220 В АС, 24 В DC.
-
Габариты: 483(Ш) х 88(В) х 390(Г) мм.
-
Вес: 13.6 кг.
