Статья о спортивных инсталляциях для журнала "Шоу-Мастер": 2 ЧАСТЬ

Статья о спортивных инсталляциях

УНВИС-ПРО: инсталляции звукового оборудования для спортивных объектов

НОВОСТИ СПОРТА

 (часть вторая)

ИНСТАЛЛЯЦИЯ 3. ДОМОДЕДОВО.

В АВАНГАРДЕ ЗВУКОУСИЛЕНИЯ



Футбольный стадион "Авангард" в городе Домодедово, построенный в 2007 году, представляет собой открытую площадку с трибуной полуоткрытого типа ("козырек") на 6 тысяч мест  и является домашним для команд "Домодедово" и "ФК МВД". Кроме того, на стадионе имеются беговые дорожки, легкоатлетические площадки (прыжки, толкание ядра), зимой функционирует каток.

Перед компанией существовали две основные задачи – высококачественное озвучивание трибун и всего футбольного поля, а также установка напротив трибуны полноцветного экрана для высококачественной трансляции матчей. Поставленный бюджет был достаточно жестким.

Инсталляция в Домодедово стала первой, где "Унвис-Про" применили не рупорные, а широкополосные громкоговорители (55 Гц - 20 кГц). В комплекте звукового оборудования были использованы АС австралийской компании Quest Engineering, расположенные под навесом на технологических балках козырька трибуны. Австралийская техника великолепно справилась с задачей! Звуковое оборудование показало высокий уровень разборчивости – 0,65 по R.A.S.T.I., хороший уровень звукового давления – 108 дБ.

С озвучиванием площади поля, где от звукового оборудования требовалось только речевое качество, справились и рупорные громкоговорители RCF НD 6045. По центру трибуны было установлено табло размером 6х12 метров с разрешением 240х432 точек. Табло выводит не только текстовую, но и видеоинформацию ТВ-качества, а изображение на нём отлично «читается» даже при ярком солнечном свете.  Для управления из операторской комнаты была оборудована современная компьютерная система, исключающая любые задержки в передаче сигнала.



Звуковое оборудование трибуны:

АС Quest Engineering MS 801.

Звуковое оборудование поля:

RCF НD 6045.

Микшерская консоль:

Behringer MX 9000.

Усиление:

Quest Engineering QA.

Визуализация:

Светодиодный экран 6х12 м, 240х432 точек.



ИНСТАЛЛЯЦИЯ 4. КРАСНОГОРСК.

А ТЕПЕРЬ – ДИСКОТЕКА!



Расположенный в Павшинской пойме близ Красногорска всесезонный горнолыжный комплекс "Снеж.Ком" – сооружение, не имеющее аналогов не только в России, но и в мире. Это крытый снежный склон длиной 400 м, шириной 60 м. Его площадь эквивалентна четырем футбольным полям, высота склона – 65 м, толщина снежного покрова – 1 метр. До 600 человек могут наслаждаться горным спуском одновременно.

Для посетителей предусмотрена развлекательная зона (атриум), отгороженная от спортивной стеклом. Здесь располагаются конференц-зал, рестораны, спортивные залы, ледовая арена и другие объекты.

Специалистам компании "Унвис-Про" было поручено сформировать (предварительно выполнив акустический расчет) и установить оптимальные комплекты звукового оборудования для аквазоны, тренажерного зала, детской площадки, зала аэробики и единоборств, а для ледовой арены – комплекты звукового и светового оборудования.

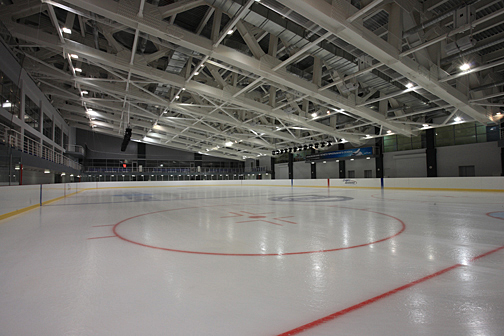

Самой нетривиальной оказалась задача озвучивания ледовой арены, где предполагалось проведение разнообразных шоу и даже ледовой дискотеки. При максимально допустимой величине реверберации для подобных залов в 1,5 сек, здесь она составляло целых 16 секунд! В таких условиях крайне тяжело обеспечить приемлемый уровень разборчивости речи и ясности музыкального сигнала. Другим "отягчающим фактором" была отрицательная температура и повышенная влажность. Но тем интереснее задача!

В результате математического моделирования и "мозгового штурма" было принято решение об установке всепогодных акустических систем MS 801 австралийской компании Quest Engineering, собранных в восемь кластеров по шесть штук в каждом. "В помощь" кластерам были установлены 6 пассивных сабвуферов прямого излучения HPI-18S.

Эта система обеспечивает уровень разборчивости речи от 0,65 до 0,35, что можно назвать очень хорошим для данных условий.

В жаркий июльский полдень и дождливый октябрьский вечер в комплексе "Снеж.Ком" можно отлично провести время и получить заряд бодрости и адреналина.



Звуковое оборудование ледовой арены:

Quest Engineering MS 80, 8 кластеров по 6 шт, 6 пассивных сабвуферов HPI-18S.

Микшерный пульт:

Allen & Heath GL-2400.

Звукоусиление:

УМ Quest Engineering QA 1004 и 3004, цифровой процессор DBX Drive Rack 260.

Звуковое оборудование детской комнаты, зала аэробики и единоборств:

пассивная двухполосная АС CVR Professional Audio СV-123 и CV-122, пассивные сабвуферы S-18 CV-12 и CV-215.

























журнала Шоу-Мастер, №3, 2010 год
